2개의 축선 고정확도 배 품는 전기 광학적인 감시 시스템 EOSS

2축 높은 정밀도 선박용 전기 광학 감시 시스템(EOSS)

1.1 생산 소개

제이H602-28015선박용 전기광학감시시스템은 HD 1080p 주광카메라와 중파장 적외선 냉각식 열화상 카메라가 장착된 고집적 광학-기계-전기 시스템이다.카메라는 2축 및 2짐벌 안정화 플랫폼에 종속됩니다.콤팩트한 모듈식 설계로 해군, 경찰, 해안 경비대 및 해양 등에 널리 적용되는 수색, 관측, 정찰 및 해수면 표적 추적과 같은 군사 및 민간 요구 사항을 충족하는 선박에 제공됩니다.

1.2 주요 기능

1. 2축(방위각 및 고도) 안정화, 고정밀 자이로 및 서보 제어 시스템은 전체 범위 정찰을 구현합니다.
2. 소형 크기, 경량, 강력한 적응성, 낮은 전력 소비 및 높은 비용 효율성.
3. 비디오 추적 기능.실시간 추적, 수동/자동 추적 및 자동 잠금이 가능합니다.
4. 고정밀 보정은 IR 및 CCD의 광축이 정렬되도록 합니다.
5. 짐벌은 사용자 친화적인 소프트웨어로 제어됩니다.
6. 작동 모드, 방위각 및 앙각 데이터를 비디오에 표시하고 다시 전송할 수 있습니다.

1.3.1 시스템 사양

1. 방위각 범위: n×360° 연속
2. 엘리베이션 코브분노: -20°~+75°(수평은 0°,디자신의 입장은 마이너스입니다.)
3. 안정화 정확도: ≤0.5mrad(1σ)
4. 각도 정확도: ±0.1°(1σ)
5. 출력 이미지 형식: SDI

1.3.2 HD 일광 카메라

1. CCD: 소니 1/2.8CMOS
2. 해상도: 1920×1080
3. 초점 거리: 4.3mm~129mm(30배 광학 줌)
4. FOV: 63.7°~2.3°
5. 렌즈: HD 213만 화소
6. 포커싱: 자동

1.3.3 IR 열화상 카메라

1. 검출기: 640×512 냉각 MWIR 검출기
2. 스펙트럼: 3μm~5μm
3. 픽셀 크기: 15μm×15μm
4. 초점 거리: 30mm~300mm

1.3.4 비디오 추적 모듈

1. 지정된 영역의 대상 자동/수동 검색

대상 선택: 자동/수동 잠금 지원
표적 추적 장면:to air, to sea (사용자가 제공하는 영상/이미지를 기반으로 타겟을 최적화 할 수 있습니다.)
짧은 시간에 잃어버린 후 지능형 탈환 대상

1. 고정 FOV 또는 가변 FOV 카메라를 지원합니다.추적 상태에서는 FOV를 변경하면서 목표물을 계속 추적합니다.
2. 매개변수:

• 최소 추적 대비: 10%
• 최소 SNR: 10dB
• 최소 대상 크기: 3×3 픽셀
• 출력 지연: <40ms
• 탐지 정확도: ≤0.1°
• 처리 시간:<100ms
• 감지 범위: 방위각 ±60°, 고도 ±45°

1. 비디오 입력: 단방향 HD-SDI 디지털 비디오, 단방향 PAL 아날로그 비디오
2. 비디오 출력: 단방향 SDI 디지털 비디오
3. 통신: 단방향 RS422
4. 작동 전압: DC5V

1.3.5 환경 매개변수

1. 작동 온도:-20ºC~+50ºC
2. 보관 온도:-30ºC~+60ºC
3. 방진: GJB 150.16A-2009, A.2.3.11 the 21^성클래스 용기
4. 방수: GB 4208-2008 IP67

1.3.6 물리적 매개변수

1. 치수: ≤Φ260mm×360mm(높이)
2. 색상: 네이비 그레이
3. 무게: ≤20kg
4. 작동 전압: DC24V
5. 소비 전력: ≤450W
6. 설치: 댐퍼가 필요하지 않습니다.짐벌은 받침대와 견고하게 연결되어 있습니다.짐벌은 방위각 방향의 제로 눈금선을 가집니다.
   1. 시스템 구성

JH602-28015 EOSS는 해상 및 공중 표적을 모니터링, 추적 및 위치 지정하는 데 사용되는 순찰선에 제공됩니다.순찰선이 임무를 수행하는 동안 짐벌 상태와 비디오가 다시 전송되어 소프트웨어에 표시됩니다.또한 제어 명령은 사용자 친화적인 소프트웨어를 통해 짐벌로 전송되어 실시간 작동 및 제어를 실현합니다.
전체 시스템은 짐벌, 전자 상자, 작동 및 제어 소프트웨어로 구성됩니다.

1. 1. 짐벌

짐벌은 2축(고각 및 방위각) 자이로 안정화 서보 플랫폼에 종속된 센서 장치(광학 캐비닛)입니다.센서 유닛에는 15~280mm 연속 줌 렌즈가 장착된 고해상도 640×512 MWIR 열화상 카메라와 1920×1080 HD 주야간 카메라가 장착되어 있어 밤낮으로 대상을 탐지, 인식, 식별 및 추적할 수 있습니다.받침대가 있는 짐벌은 실제 환경에 따라 데크 위에 설치됩니다.
외부 인터페이스는 26핀 항공 커넥터입니다.

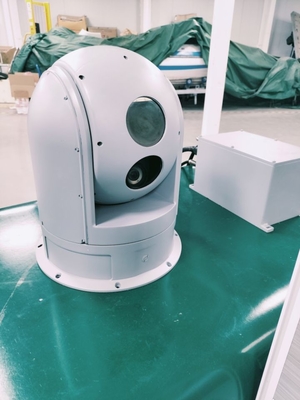

물리적 지도

.
