| 원래 장소: | 중국 |
| 브랜드 이름: | JOHO |
| 인증: | ISO9001:2000 |
| 모델 번호: | JH640-800 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | negotiation |
| 포장 세부 사항: | 표준안전장비 건 |
| 배달 시간: | 수용된 납부 뒤에 있는 2개월 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 50은 / 년에서 설정합니다 |
| 기술: | 적외선 | 전원 공급 장치: | 24VDC |
|---|---|---|---|
| 초점 길이: | 800~80mm 연속 줌 | 기준: | GJB |
| 유효 거리: | 30km(목표:2.3m x 2.3m 차량) | 특징: | 방수/비바람에 견디는 |
| 애플리케이션: | 탐색, 감시, 구조 | 냉각 방식: | 스털링 사이클 냉각 |
| 명령 및 제어: | RS232 | 작동 온도: | -40ºC~+60ºC |
| 무게: | ≤20kg | ||
| 하이 라이트: | 24VDC 열화상 카메라,GJB 표준 적외선 열화상 카메라,ISO9001 적외선 열화상 카메라 |
||

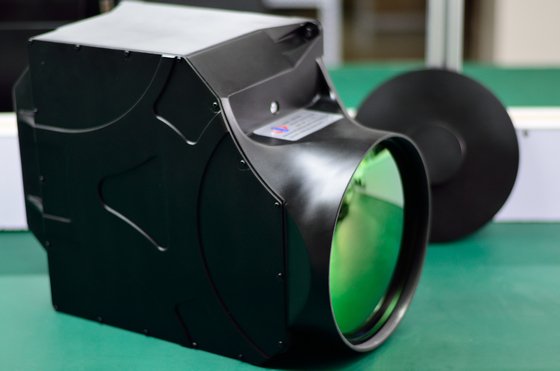

800~80mm 연속 줌냉각식 적외선 열화상 카메라
1.1광학 시스템
열화상 카메라는 전방 고정렌즈군, 줌렌즈군, 보상렌즈군, 후방고정렌즈군, 반사경 및 중계렌즈군으로 구성된 완전 투과형 구조인 중파장(3.7μm~4.8μm) 연속 줌 광학계를 활용한다.광학 시스템 다이어그램은 그림 1을 참조하십시오.
그림 1 연속 줌 광학 시스템 다이어그램
줌렌즈군과 보상렌즈군은 2개의 분리렌즈를 채택하고 있다.선명하고 안정적인 화질을 보장하기 위해 줌 렌즈가 축 방향을 따라 움직일 때 보정 렌즈가 동시에 움직여 실시간 보정을 합니다.줌 및 보정 렌즈 그룹을 위한 이중 모터 드라이브 설계는 볼륨을 줄이고 무게를 줄이는 동시에 반사경을 사용하여 볼륨을 더 줄일 수 있습니다.릴레이 렌즈는 입사동공을 시스템 중앙에 위치시키고 각 렌즈의 초점력과 구경이 균일하여 100% 냉각 차폐 효율을 실현합니다.
1.2탐지기
JH640-800 장거리 감시 열화상 카메라는 가져온 3세대 냉각 응시 초점면 배열 감지기를 선택하며 가장 성숙하고 가장 널리 적용되는 고성능 감지기입니다.초점면은 중파장(3.7μm~4.8μm) 적외선 응답을 갖는 HgCdTe 재료로 만들어집니다.검출도(D*)에 도달합니다.효과적인 스펙트럼 영역과 넓은 작동 온도 범위에서 우수한 성능을 발휘하는 이 감지기는 항공기, 선박, 차량 및 기타 운송업체의 적외선 감지, 감시, 모니터링, 경고, 표적 검색 및 추적에 널리 적용되었습니다.
검출기 냉각은 다기능 및 장수명의 특성을 가진 기체 등엔트로피 팽창 원리를 활용하는 통합 스털링 사이클 냉각기를 채택합니다. 이러한 종류의 냉각기는 조밀한 구조, 작은 부피, 가벼운 무게, 넓은 냉각 온도 범위, 짧은 시작 시간, 고효율, 긴 수명, 제어하기 쉽고 긴 연속 작업 시간 등.
1.3신호 처리 회로
1.3.1원칙
적외선 초점면 배열을 적외선 열화상 카메라의 눈에 비유한다면 영상처리회로기판은 두뇌다.신호 처리 회로(SPC)의 주요 기능은 적외선 이미지 결함을 겨냥한 포괄적인 실시간 신호 분석입니다.FPA의 온도 안정성을 기반으로 SPC는 구동 신호 생성, 표준 비디오 합성, PC와의 통신, 인간-기계 통신 등의 기능을 수행합니다. 신호 처리 회로 기판의 기본 원리는 그림 2를 참조합니다.
명세서:
|
탐지기 |
|
|
탐지기 |
냉각 HgCdTe FPA |
|
픽셀 |
모드：640X512 B 모드: 320x256 |
|
스펙트럼 범위 |
모드：3.7μm~4.8μm B 모드: 3.7μm~4.8μm/7.7μm~11.0μm |
|
NETD |
≤25mK(25℃에서) |
|
FPA 작동 온도 |
9만~12만 |
|
냉각 방식 |
스털링 사이클 냉각 |
|
냉각 |
25ºC에서 ≤6분 |
|
광학 |
|
|
초점 거리 |
80~800mm(연속 줌) F#:4 |
|
FOV |
6.87°×5.50°~0.69°×0.55°(높이 x 세로) |
|
이미지 디스플레이 |
|
|
비디오 출력 |
아날로그 비디오: 표준 PAL 프레임 주파수: 25Hz 디지털 비디오:14비트 LVDS |
|
밝기 및 대비 |
자동/수동 조정 |
|
극성 |
BH&WH |
|
통신 인터페이스 |
|
|
명령 및 제어 |
RS232 |
|
전원 공급 장치 |
|
|
전원 공급 장치 |
24VDC/1.5A |
|
넓은 공급 범위 |
18V~36V |
|
전력 소비 |
≤25w |
|
환경 |
|
|
작동 온도 |
-40ºC~+60ºC |
|
보관 온도 |
-50ºC~+70ºC |
|
진동 및 충격 방지 |
GJB150.16-86 /MIL-STD-810F-514.5 |
|
고온 및 저온 테스트 |
GJB 150.3-86 / MIL-STD-810F-514.5 |
|
물리적 인 |
|
|
무게 |
≤20kg |
|
크기 |
460mm x 230mm x 325mm(LxWxH) |
|
색깔 |
산화물 검정 |
|
감지 범위 |
|
|
감지 범위 |
30km(목표:2.3mx 2.3m 차량) |
