| 원래 장소: | 중국 |
| 브랜드 이름: | JOHO |
| 인증: | ISO9001 |
| 모델 번호: | JHS223-S02-30 |
| 최소 주문 수량: | 1PC |
|---|---|
| 포장 세부 사항: | 주문 제작된 알루미늄 합금 건 |
| 배달 시간: | 2달 동안이요 |
| 공급 능력: | 50은 / 년에서 설정합니다 |
| 구성: | 듀얼 대낮 카메라 + 레이저 거리 측정 장치 | 대낮 Camera1: | 1920*1080 |
|---|---|---|---|
| 검출기: | 소니 1/2.8 " CMOS | 레이저 거리 측정 장치: | 15m~3.5km |
| 초점 거리: | 4.3mm~129mm(F1.6~4.7) | HFOV: | 63.7° ;~2.3° ; |
| 통신 인터페이스: | RS485 | 타겟 위치 결정 정밀도: | &le ;20m |
| 작동 온도: | -20oC ~ +50oC | 전원 공급기: | DC 12V |
| 하이 라이트: | 멀티센서 전기도금한 것 광학추적 시스템,봉인한 전기도금한 것 광학추적 시스템,레이저 거리 측정 장치 전기도금한 것 광학 센서 |
||

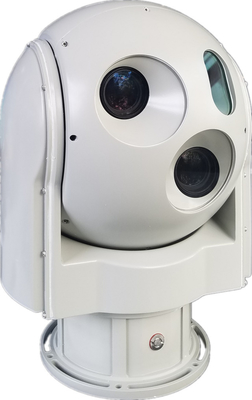

JHS223-S02-30 배로 수송된 전기 광학적 추적시스템은 광학 기계적 전기적 통합된 검토고 30× 연속적인 줌 HD 1080p 일 광 카메라와 3.5개 킬로미터 레이저 거리 측정 장치의 2개 세트를 갖추는 추적시스템입니다. 그것은 방위각과 높이 2 축 안정을 가지고 있습니다,, 정찰 범위에서 어떤 데드 앵글 보도도 실현하지 않기 위해, 고정밀성 지로와 서보 콘트롤 시스템이 실시간으로 비디오와 이미지를 출력할 뿐만 아니라, 주로 수색과 관측과 바다 목표물과 공중 표적의 추적을 위해 적용됩니다. 그것은 넓게 공중보안과 경보와 바다, 기타 등등의 군대 적용과 민원을 위해 배치됩니다.
| NFOV 대낮 카메라 | |
| 검출기 | 소니 1/2.8 " CMOS |
| 화소 | 1920*1080 |
| 초점 거리 | 4.3-129mm (30x 광학의 줌) |
| FOV | 63.7' -2.3' |
| WFOV 대낮 카메라 | |
| 검출기 | 소니 1/2.8 " CMOS |
| 화소 | 1920*1080 |
| 초점 거리 | 4.3-129mm (30x 광학의 줌) |
| FOV | 63.7' -2.3' |
| 레이저 거리 측정 장치 | |
| 사고 방식 | 1.55μm |
| 거리측정 | 15m~3.5km |
| 측정 정확도 | ±0.75m (50~1.5Km), ±2m(>1.5Km) |
| 주파수 레이트 | 2Hz |
| 서보기구 | |
| 안정화 정확도 | ≤0.5mrad(1σ) |
| 작은 탑 방향 범위 | 방위각 :연속적인 360' ; 높이 :-90' ~+90' |
| 작은 탑 최대 각도 속도 | |
| 방위각 | ≥30' /s |
| 피치 | ≥30' /s |
| 환경적입니다 | |
| 작동 온도 범위 | -20oC ~ +50oC |
| 보존온도범위 | -30oC ~ +60oC |
| 추적 | |
| 민 트랙킹 대비율 | 3% |
| 민 트랙킹 사이즈 | 3x3 화소 |
| 영상 출력 | 1 네트워크 출력 |
| 통신 | RS422 |
| 힘 | |
| 전원 공급기 | DC 12V |
| 물리적입니다 | |
| 차원 작은 탑 | ≤ Φ240× 343 밀리미터 |
| 작은 탑 중량 | ≤ 10 킬로그램 |
시스템 구성품
이 시스템은 EO / IR 짐벌과 호스트 컴퓨터 소프트웨어로 구성되고, Fig 1에 나타납니다. 짐벌은 무인선에 설치되고 호스트 컴퓨터 소프트웨어가 시스템 제어를 실현하기 위해 제어 캐비넷에 있습니다.
구조 차원
