제품 소개전기 광학적인 학력별 반편성

EOD JH602-300/75 다 감지기 전기 광학 지도자

EOD JH602-300/75 다 감지기 전기 광학 지도자

    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
    • JH602-300/75 Multi Sensors Electro-Optical Director EOD
  • JH602-300/75 Multi Sensors Electro-Optical Director EOD

    제품 상세 정보:

    원래 장소: 중국
    브랜드 이름: JOHO
    인증: ISO9001:2000
    모델 번호: JH602-300/75

    결제 및 배송 조건:

    최소 주문 수량: 1 세트
    가격: negotiable
    포장 세부 사항: 방수 진동 증거를 가진 알루미늄 합금 안전 케이스
    배달 시간: 협상 가능한
    지불 조건: T/T, L/C, D/P
    공급 능력: 100sets/year
    지금 연락
    상세 제품 설명
    이름: 전기 광학 지도자 감지기: 열 사진기, 텔레비젼 카메라, 레이저 거리측정기
    열 사진기 유형: 냉각된 MWIR MCT 320x256 감지 범위: 20km 배
    자이로컴퍼스 Stablization: 2 축선 자이로컴퍼스 안정화와 이미지 안정화 응용 프로그램: 배 감시, 보조 항법

    JH602-300/75 다 감지기 전기 광학 지도자



    배 품어진 전체적인 체계의 전기 광학 지도자로 JH602-300/75, 그것은 300/75mm 이중 FOV 렌즈, HD 일광 사진기 및 20km 눈 안전한 레이저 거리측정기 (ELR), 할 수 있는을 가진 고해상 640×512 MWIR 열 영상으로 수색, 붙잡음도 표적 보조 항법을 위해 자주적으로 추적 갖춰지고 또는 CMS와 노예도 CMS, 순간 보고 목표포지션 (방위각과 올려본각)와 거리 자료, 뿐 아니라 이미지에서 산출 LOS (가시거리)에 CMS에 통합합니다. 2 축선 기계장치를 이용하고 고정확도 자이로컴퍼스에서 건축한 그것은 영상/이미지 안정화를 가능하게 합니다.





    배를 위한 이상





    기능

    • 밤낮으로에 표면과 공기 표적을 검출하고, 확인하고 기록하십시오
    • 측정 표적 거리
    • 설명서/자동 추적 표적
    • CMS에 고정확도에 목표포지션 (방위각 각과 올려본각)와 거리 자료를 보고하십시오
    • CMS에서 표적 지적 자료를 받으십시오
    • 자기 테스트와 보고 자기 테스트 결과Buil 에서



    특징

    • 다 감지기 (IR+TV+ELR)에서 통합하는
    • 빨리 가공 그리고 지적인 산법을 가진 붙박이 높은 통합 FPGA & DSP 가공업자 플랫폼은 순간 추적을 깨닫습니다
    • 고품질 추적을 깨닫기 위하여 육체적인 상황에 따라 고객 선택권을 위한 친척 추적 그리고 중심 추적 산법
    • 배 소요를 고립시키고 LOS를 안정시키는 붙박이 고정확도 자이로컴퍼스 안정화.
    • 높은 정밀도 자이로컴퍼스와 서보 조종 장치 체계도 결합하는 2개의 축선 안정되어 있는 플랫폼은, 좋은 이미지 안정성 및 최고 추적 정밀도를 지킵니다.
    • 가혹한 환경의 밑에 장수 동안 군 기준



    기술 명세

    열 사진기
    발견자 냉각된 HgCdTe FPA
    화소 320*256 (고해상 선택적인 640*512)
    괴기한 밴드 3.7μm~4.8μm
    FOV WFOV: 7.3°× 5.8° NFOV: 1.8°× 1.4°
    FOV 엇바꾸기 시간 ≤ 1s
    전자 급상승
    일 가벼운 사진기
    발견자 752*582, 1/3" 백색/검정 CCD
    FOV 18°*13.5°~1°*0.75° 지속적인 급상승
    레이저 거리측정기
    파장 1.06μm
    배열 300m~20km (시정 23km, 15m*10m 표적)
    측정 정확도 ≤ ± 5m
    자동 귀환 제어 장치
    안정화 정확도 ≤ 0.2mrad (1σ)
    포탑 방향 범위 방위각: ± 160° (0°is 활 방향); 피치: -20°~+75°
    포탑
    방위각 ≥50°/s
    고각 ≥50°/s
    영상 신호 체재 CCIR PAL 표준 B/W
    커뮤니케이션 RS422/RS232
    환경
    조작 온도 범위 -40℃ ~ +50℃
    저장 온도 범위 -50℃ ~ +70℃
    전력 공급 DC 24V/15A, DC28V/20A
    전력 소비

    DC24/96W (최대 avg.)/240W (.)

    DC28V/28W (최대 avg.)/70W (.)

    육체

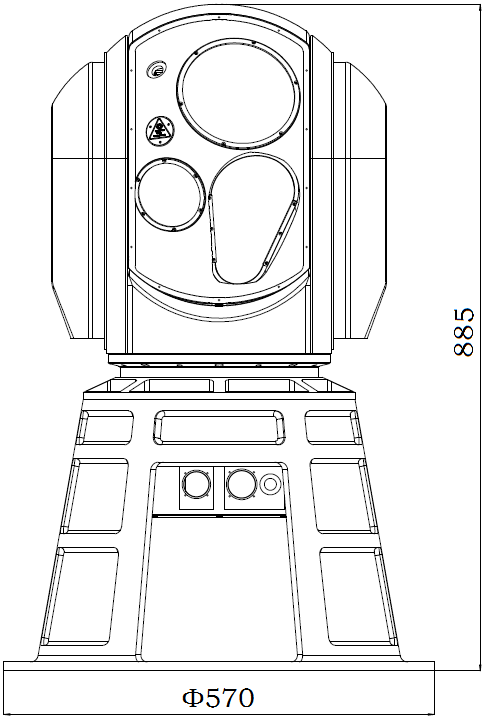

    차원 포탑 ≤ Φ400× 750

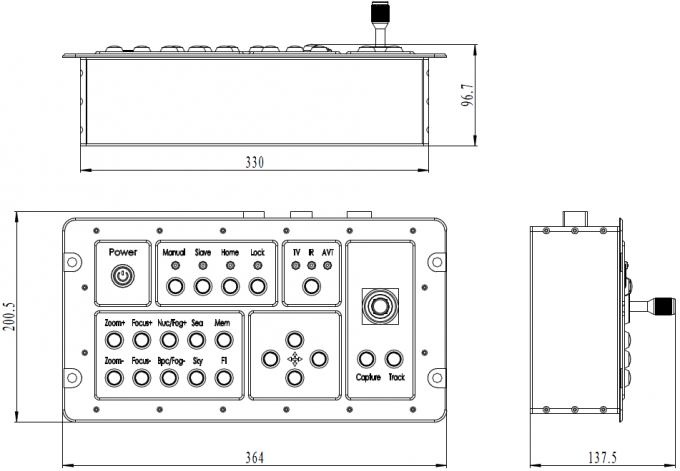

    통제 상자 500 mm x 230 mm x 87 mm
    포탑 무게 ≤ 120kg (를 포함하여 이동할 수 있는 기초);
    통제 상자 무게 ≤ 5kg



    EOD JH602-300/75 다 감지기 전기 광학 지도자

    EOD JH602-300/75 다 감지기 전기 광학 지도자EOD JH602-300/75 다 감지기 전기 광학 지도자
