제품 소개열 감시 카메라

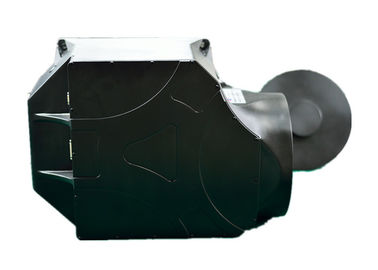

JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232

JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232

    • JH640-800 Thermal Security Camera Surveillance Infrared Thermal Camera RS232
    • JH640-800 Thermal Security Camera Surveillance Infrared Thermal Camera RS232
    • JH640-800 Thermal Security Camera Surveillance Infrared Thermal Camera RS232
    • JH640-800 Thermal Security Camera Surveillance Infrared Thermal Camera RS232
    • JH640-800 Thermal Security Camera Surveillance Infrared Thermal Camera RS232
  • JH640-800 Thermal Security Camera Surveillance Infrared Thermal Camera RS232

    제품 상세 정보:

    원래 장소: 중국
    브랜드 이름: JOHO
    인증: ISO9001:2000
    모델 번호: jh640-800

    결제 및 배송 조건:

    최소 주문 수량: 1 세트
    가격: negotiation
    포장 세부 사항: 표준 안전 장치 상자
    배달 시간: 주어진 지불금 후에 2months
    지불 조건: 티 / T는, 패 / C 조
    공급 능력: 50sets/year
    지금 연락
    상세 제품 설명
    과학 기술: 적외선 스타일: 열 화상 카메라
    유형: 지속적인 급상승 EO IR 사진기 초점 길이: 800~80mm 지속적인 급상승
    표준: GJB 특색: 방수 처리하고십시오/비바람에 견디게 하십시오
    효과적인 거리: 30km (표적: 2.3m x 2.3m 차량) 애플 리케이션: 항법, 감시, 구조



    JH640-800에 의하여 냉각되는 HgCdTe FPA 장거리 감시 열 사진기 RS232

    1개 소개

    1.1 원리

    일반적인 사진기는 눈에 보이는 화상 진찰의 장비입니다. 그것의 이미지 형성 원리는 사이 다름에 반영합니다 표적 표면에 반사율 근거를 두고. 그러나 적외선 열 사진기는 완전히 다릅니다, 열 방사선 에너지 밀도 이미지 형성에 표적 이용했습니다와 포위 환경 조건의 열 대조 차이를, 우리는 “열 화상 진찰”로 그것을 부릅니다. 광파 및 전파와 같으로, 적외선은 전자기파의 종류입니다. 주파대 도표는 숫자 1.를 나타납니다.

    JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232

    숫자 1 적외선 주파대 도표

    인간적인 시각이 적외선 빛에 과민하지 않기 때문에, 열 사진기는 가시 광선에 적외선 빛을 변형시키고 눈에 보이는 이미지에 적외선 영상을 바꾸어야 합니다. 보이는 것과 같이 숫자 2는, 변압기의 기능 2개 단계로 이루어져 있습니다. 첫째로, 진폭이 열 방사선의 힘을 반영할 수 있는 전기 신호로 열 방사선을 변형시키는 적외선 열 발견자를 통해서; 이차적으로, 감시자에 전기 신호를 표시하고 눈에 보이는 적외선 열 이미지를 얻기 위하여.

    JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232

    적외선 화상 진찰의 숫자 2 원리

    JH640-800 장거리 감시 열 사진기는 HgCdTe 640x512 MWIR 촛점면 배열 (FPA) 3 세 발견자를 이용합니다. 발견자는 화상 처리 회로판에 전기 신호, 발견자에 의하여 출력된 아날로그와 디지털 방식으로 영상 신호의 상세한 분석의 과정 후에 전기 신호에 표적 열 방사선을, 함께 변형시킵니다; 주인 PC 통제 RS232 통신 인터페이스를 통해 열 사진기. 근본 원리 도표는 숫자 3.를 나타납니다.

    JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232



    열 사진기의 숫자 3 원리

    1.2 특징

    JH640-800 장거리 감시 열 사진기는 군 규격에 맞히기 위하여 우리의 회사에 의하여 자주적으로 발전한 성숙한, 높은 신뢰성 제품입니다. 열 사진기를 지키는 것은 완전히 군 규격에 맞힐 수 있습니다, 우리는 고품질 물자를 선택하고 일류 제조 기술을 채택합니다. 지금 열 사진기는 항공 우주의, 군 기업, 국경 & 해안방어 및 도시 안전 감시의 분야에서 넓게 적용했습니다. 이 하이테크 냉각한 적외선 열 사진기는 전천후 표적 탐지, 승인 및 전 경고 체계에서 절망적인 필요합니다.

    열 사진기에는 소형, 높은 감도, 긴 감시 범위 통제하게, 쉬운의 이점이 지속적인 급상승 (초점 거리는 80~800mm입니다, 완전한 집중시키는 운동 시간은 6s 보다는 더 많은 것이 아닙니다), 전천후 가동 및 좋은 통합 있습니다. 그것은 또한 (FLIR) 적극적인 적외선 성분으로 사용된 전기 광학 깍지에서 감시를 위해 단 하나 기계로, 수 있습니다 통합될 사용될 수 있습니다.



    명세:



    발견자

    발견자

    냉각된 HgCdTe FPA

    화소

    형태: 640X512

    B 형태: 320x256

    괴기한 범위

    형태: 3.7μm~4.8μm

    B 형태: 3.7μm~4.8μm/7.7μm~11.0μm

    NETD

    ≤25mK (25℃에)

    FPA 작용 온도

    90K~120K

    냉각 유형

    스털링 주기 냉각

    냉각

    25ºC에 ≤6min

    광학

    초점 거리

    80~800mm (지속적인 급상승) F#: 4

    FOV

    6.87°×5.50°~0.69°×0.55° (V) H x

    화상 표시

    영상 출력

    아날로그 영상: 표준 PAL

    구조 빈도: 25Hz

    디지털 방식으로 영상: 14bits LVDS

    광도 & 대조

    자동차/설명서는 조정합니다

    극성

    BH&WH

    통신 인터페이스

    명령과 통제

     RS232

    전력 공급

    전력 공급

    24VDC/1.5A

    넓은 공급 범위

    18V~36V

    전력 소비

    ≤25w

    환경

    작용 온도

    -40ºC~+60ºC

    저장 온도

    -50ºC~+70ºC

    진동 &Shock 증거

    GJB150.16-86 /MIL-STD-810F-514.5

     높은 & 저온 시험

    GJB 150.3-86/MIL-STD-810F-514.5

    육체

    무게

    ≤20kg

    크기

    460mm x 230mm x 325mm (LxWxH)

    색깔

    산화물 검정

    탐지 범위

    탐지 범위

    30km (표적: 2.3m x 2.3m 차량)

    JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232

    JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232

    JH640-800 열 감시 카메라 감시 적외선 열 사진기 RS232
